Welche HDMI-Bandbreite wird benötigt, um z.B. ein 4K Videosignal mit eine Bildwiederholungsrate von 120Hz, 10-bit Farbtiefe und 4:4:4 Chroma wiederzugeben? Hier erfährst du alles über HDMI-Bandbreiten!
Wieso läuft 4K@120Hz/10-bit/4:4:4 Chroma nicht auf der PlayStation 5? Und wieso funktioniert 4K@60Hz/10-bit/4:4:4 Chroma nicht auf meinem Gaming-PC mit HDMI 2.0-Schnittstelle? Die Antwort lautet in beiden Fällen: zu wenig HDMI-Bandbreite! Doch wie viel Bandbreite benötige ich eigentlich für die jeweiligen Kombinationen aus Auflösung, Bildfrequenz, Farbtiefe und Farbunterabtastung (Chroma)? In diesem Beitrag möchten wir uns genau diesem Thema widmen und euch einen kleinen Leitfaden geben, welche Faktoren die benötigte Bandbreite beeinflussen. (Hier geht es direkt zur Vergleichstabelle)

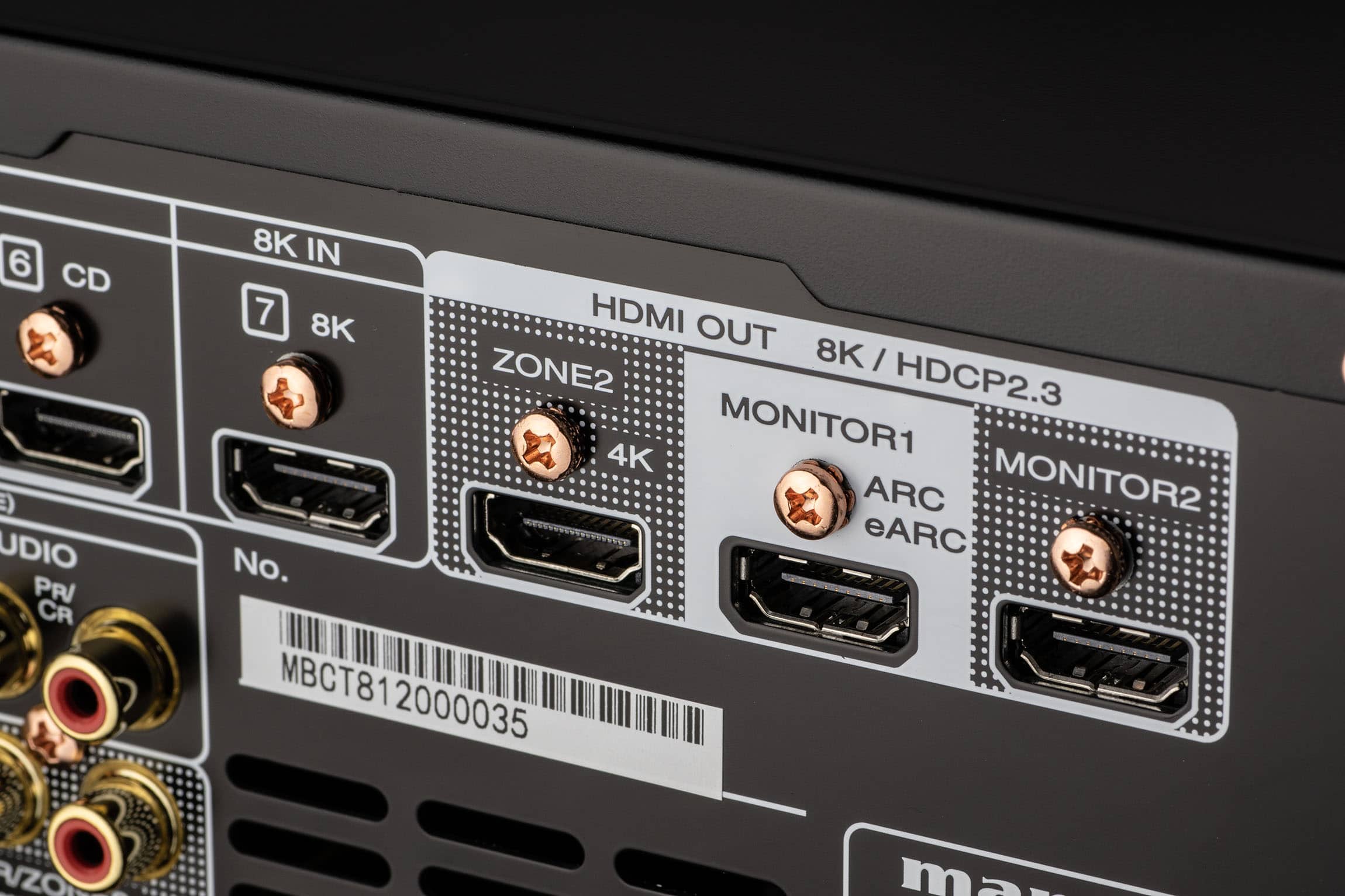

HDMI-Bandbreite für 4K, 8K, 120Hz usw.
Als Erstes möchten wir darauf hinweisen, dass das Thema HDMI und dessen Bandbreiten „durchsiebt“ ist mit Sonderfällen, Tweaks und Workarounds. Also nur, weil ein TV-Gerät mehrere HDMI 2.1-Schnittstellen mit 40 Gbit/s besitzt, heißt das noch lange nicht, dass alle in der Tabelle aufgelisteten Kombinationen unter 40 Gbit/s funktionieren müssen. Oft limitieren die Hersteller ihre Endgeräte (aus welchen Gründen auch immer), oder schieben bestimmte Features, wie z.B. eine 120Hz Wiedergabe via Firmware-Update nach (prominentes Beispiel der Sony XH90). Also sieht den Beitrag eher als allgemeine Information.
Die Auflösung

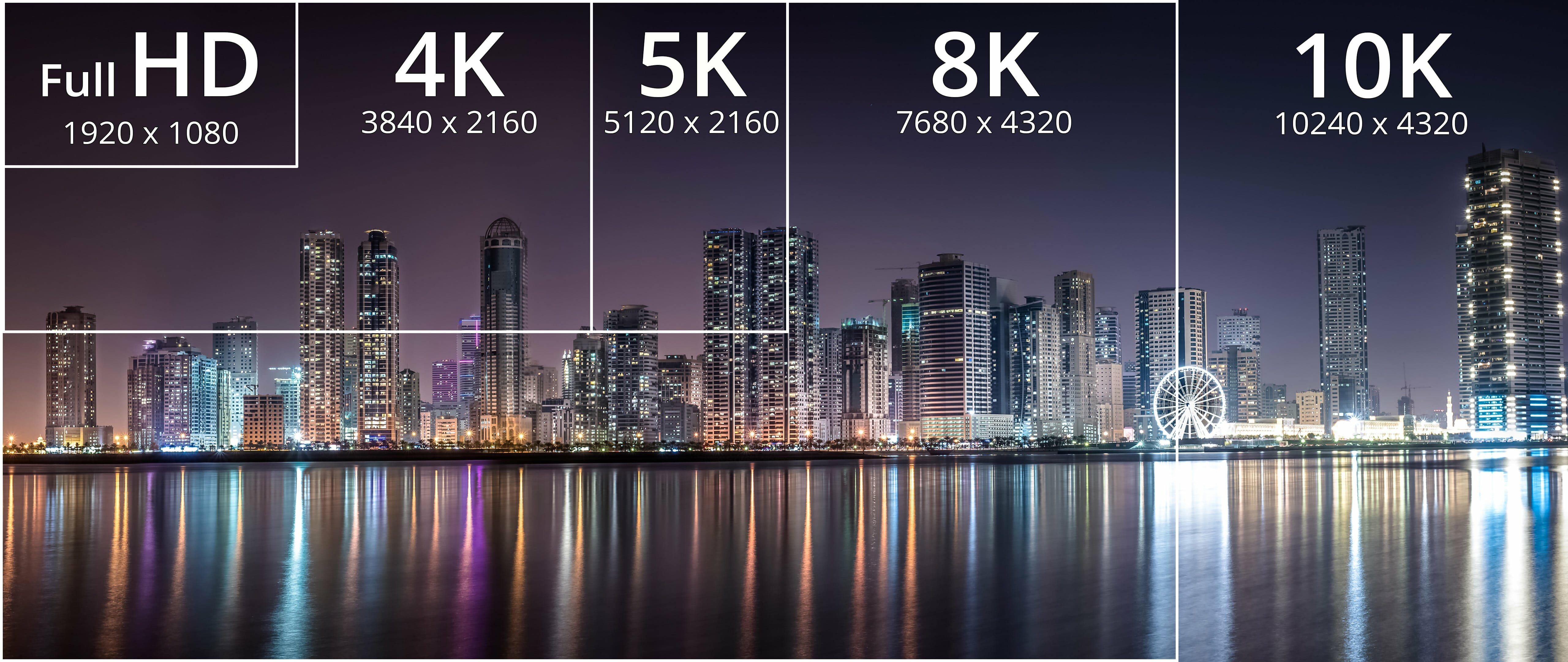

Die benötigte Bandbreite eines Videosignals setzt sich in der Regel aus vier Faktoren zusammen: die Auflösung, Bildfrequenz, Farbtiefe und Farbunterabtastung (Chroma). Die Auflösung eines Videosignals setzt sich aus den vertikalen und horizontalen Pixelreihen zusammen. Bei einem 4K Ultra HD Signal haben wir 3.840 vertikale Pixelreihen in der 2.160 horizontale Pixelreihen. Multipliziert man diese, ergibt das die totale Anzahl der Bildpunkte, die berechnet werden müssen – in unserem Beispiel 8.294.400. Bei 8K Auflösung wären es demnach 7.680 x 4.320, also 33.177.600 Bildpunkte, bei 1.440p (z.B. auf der Xbox Series X|S) wären es 3.686.400 Bildpunkte (2.560 x 1.440p), bei Full HD 2.073.600 Bildpunkte (1.920 x 1.080) usw. Man kann Regel niedrigere Auflösungen auf einem höher aufgelösten Display wiedergeben (z.B. 4K auf einem 8K Display). Die fehlenden Informationen werden dann meist durch ein Upscaling des Displays kompensiert.
Bildwiederholungsfrequenz (Hz oder FPS)
Die Bildfrequenz oder Bildwiederholungsfrequenz gibt wieder, wie viele Einzelbilder über die Zeitspanne von einer Sekunde wiedergegeben oder dargestellt werden. Angegeben wird dieser Wert meist mit Hz (Hertz) oder FPS (Frames per Second / Bilder pro Sekunde). Eigentlich ziemlich selbsterklärend, gibt ein 4K Fernseher der gerade im 30Hz-Modus läuft 30 Vollbilder pro Sekunde aus, bei 60Hz die doppelte Anzahl (ausgehend von 30Hz) und bei 120Hz sind es das Vierfache. In Deutschland werden aufgrund des PAL-Standards auch oft 50Hz und 100Hz bei TV-Geräten oder Monitoren ausgegeben. Die Bildwiederholungsfrequenz hat einen direkten Einfluss auf die Bildqualität, bzw. wie „flüssig“ man die Inhalte wahrnimmt. Vor allem beim Gaming kann dies entscheidend sein, da ein Videosignal von 30Hz nur alle 33ms ein Bild aufbaut, ein 120Hz Signal alle 8.33ms. Bei kompetitivem Spielen (Shooter, Rennspiele) kann diese Differenz bereits den Unterschied zwischen Sieg und Niederlage ausmachen. Bei TV-Geräten mit aktivierter Zwischenbildberechnung, kann ein Film oder Serie, die mit 24fps aufgezeichnet wurden, weitaus detailreicher wahrgenommen werden – vor allem bei actionreichen Szenen. Und Fußballspiele lassen sich mit 50/60 Bildern pro Sekunde weitaus angenehmer verfolgen, als mit einem 24fps gestotterte.
Farbtiefe
Die Farbtiefe gibt an, wie viele Abstufungen je Farbkanal von einem Display wiedergegeben werden können. Mit 1-bit gäbe es pro Farbe lediglich 2 Abstufungen. Bei 2-bit sind es 4 Abstufungen, bei 4-bit 16 Abstufungen und bei 8-bit 256 Abstufungen. In der Regel besitzt ein aktueller 4K oder 8K Fernseher ein 10-bit Display und kann somit 1.024 Farbabstufungen pro Kanal wiedergeben. Je höher die Bitrate, desto besser lassen sich z.B. Banding-Effekte bei Farbverläufen (sichtbare, Farb-Übergänge z.B. bei dargestelltem blauen Himmel) verringern. Für die Wiedergabe von HDR-Inhalten (High Dynamic Range) ist eine 10-bit Darstellung Voraussetzung. Der Bildeindruck wird mit steigender Farbtiefe als natürlicher und mit mehr Bildtiefe wahrgenommen.
Farbunterabtastung (Chroma)

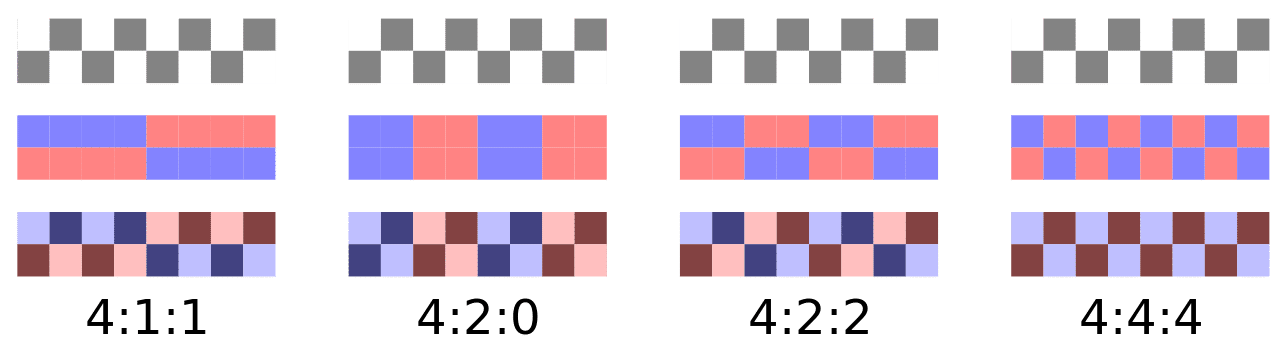

Die Farbunterabtastung (oder Chroma Subsampling) ist das wohl effektivste Mittel um Bandbreite zu sparen. In der Regel stehen für jeweils 4×4 Pixel Informationen für die Farbsättigung (Chroma) und deren Helligkeit (Luma). Bei einem 4:4:4 Subsampling werden für alle 4×4 Pixel jeweils alle Helligkeits- und Farbinformationen bereitgestellt. Bei 4:2:2 ist die Farbabtastung in horizontaler Richtung nur halb so groß wie bei der vertikalen Richtung. Die Farbinformationen des „Nachbarpixels“ wird sozusagen übernommen. Bei 4:2:0 steht nur eine Farbinformation für einen Block von vier Pixeln zur Verfügung. In allen Szenarien wird jedoch jeder Pixel mit einer eigenen Helligkeitsinformation versehen. Man macht sich die Physiologie des Auges zu Nutze, da der Mensch unterschiedliche Luminanzen viel besser wahrnimmt, als unterschiedliche Farben. Ein Blatt, das z.B. überall den gleichen Grünton aufweist, wird erst durch die Helligkeitsabstufung mit Details und einer gewissen Dreidimensionalität „versorgt“.
HDMI 2.1 – Bandbreiten-Bingo
Aus all diesen Faktoren zusammen ergibt sich dann die Bandbreite des Videosignals, welches nur wiedergegeben werden kann, wenn der HDMI-Anschluss diese auch verarbeiten kann. Aber auch hier sei nochmals angemerkt, dass die HDMI-Spezifikationen, zumindest bei HDMI 2.1, derzeit recht ungenau sind. HDMI 2.1 kann maximal 48 Gbit/s unterstützten, die meisten Chipsätze liefern jedoch nur 40 Gbit/s. Die PlayStation 5 z.B. hat nur 32 Gbit/s und wäre damit in der Lage, alle wichtigen 4K-Auflösungen wiederzugeben, jedoch würde 8K@60Hz,8-bit mit 4:2:0 Chroma nicht mehr funktionierten (32,08 Gbit/s). Das 8K-Features der PS5 ist aber noch nicht einmal freigeschaltet worden. Also ihr seht, alles teils recht unüberschaubar. In nachfolgender Tabelle haben wir euch verschiedenste Kombinationen mit den daraus resultierenden Datenraten aufgelistet. In der letzten Spalte listen wir euch zudem auf, welcher HDMI-Standard benötigt wird, um die entsprechende Datenraten verarbeiten zu können:
HDMI-Bandbreiten:
| Auflösung | Bildfrequenz | Farbtiefe | Chroma | Datenrate | HDMI |
| 4K | 30Hz | 8-bit | 4:2:0 | 4,46 Gbit/s | 1.4 |
| 4K | 30Hz | 8-bit | 4:2:2 | 5,94 Gbit/s | 1.4 |
| 4K | 30Hz | 8-bit | 4:4:4 | 8,91 Gbit/s | 1.4 |
| 4K | 30Hz | 10-bit | 4:2:0 | 5,57 Gbit/s | 1.4 |
| 4K | 30Hz | 10-bit | 4:4:4 | 11.14 Gbit/s | 2.0 |
| 4K | 60Hz | 8-bit | 4:2:0 | 8,91 Gbit/s | 1.4 |
| 4K | 60Hz | 8-bit | 4:2:2 | 11,88 Gbit/s | 2.0 |
| 4K | 60Hz | 8-bit | 4:4:4 | 17,82 Gbit/s | 2.0 |
| 4K | 60Hz | 10-bit | 4:2:0 | 11.14 Gbit/s | 2.0 |
| 4K | 60Hz | 10-bit | 4:2:2 | 14.85 Gbit/s | 2.0 |
| 4K | 60Hz | 10-bit | 4:4:4 | 20.05 Gbit/s | 2.1 |
| 4K | 120Hz | 8-bit | 4:2:0 | 17,82 Gbit/s | 2.0*¹ |
| 4K | 120Hz | 8-bit | 4:2:2 | 21,38 Gbit/s | 2.1 |
| 4K | 120Hz | 8-bit | 4:4:4 | 32.08 Gbit/s | 2.1 |
| 4K | 120Hz | 10-bit | 4:2:0 | 20,05 Gbit/s | 2.1 |
| 4K | 120Hz | 10-bit | 4:2:2 | 26,73 Gbit/s | 2.1 |
| 4K | 120Hz | 10-bit | 4:4:4 | 40,09 Gbit/s | 2.1 |
| 8K | 30Hz | 8-bit | 4:2:0 | 17,82 Gbit/s | 2.0*² |
| 8K | 30Hz | 8-bit | 4:2:2 | 21,38 Gbit/s | 2.1 |
| 8K | 30Hz | 8-bit | 4:4:4 | 32,08 Gbit/s | 2.1 |
| 8K | 30Hz | 10-bit | 4:2:0 | 20,05 Gbit/s | 2.1 |
| 8K | 30Hz | 10-bit | 4:2:2 | 26,73 Gbit/s | 2.1 |
| 8K | 30Hz | 10-bit | 4:4:4 | 40,09 Gbit/s | 2.1 |
| 8K | 60Hz | 8-bit | 4:2:0 | 32,08 Gbit/s | 2.1 |
| 8K | 60Hz | 8-bit | 4:2:2 | 42,77 Gbit/s | 2.1 |
| 8K | 60Hz | 8-bit | 4:4:4 | 64,15 Gbit/s (21.38) |
DSC*³ |
| 8K | 60Hz | 10-bit | 4:2:0 | 40,09 Gbit/s | DSC*³ |
| 8K | 60Hz | 10-bit | 4:2:2 | 53,46 Gbit/s (14,26) |
DSC*³ |
| 8K | 60Hz | 10-bit | 4:4:4 | 80,19 Gbit/s (21,38) |
DSC*³ |
| 8K | 120Hz | 8-bit | 4:2:0 | 64,15 Gbit/s (21.38) |
DSC*⁴ |
| 8K | 120Hz | 8-bit | 4:2:2 | 85,54 Gbit/s (28,51) |
DSC*⁴ |
| 8K | 120Hz | 8-bit | 4:4:4 | 128,30 Gbit/s (42,77) |
DSC*⁴ |
| 8K | 120Hz | 10-bit | 4:2:0 | 80,19 Gbit/s (21,38) |
DSC*⁴ |
| 8K | 120Hz | 10-bit | 4:2:2 | 106,92 Gbit/s (28,51) |
DSC*⁴ |
| 8K | 120Hz | 10-bit | 4:4:4 | 160,38 Gbit/s (42,77) |
DSC*⁴ |
*¹ 4K@120Hz Support unter HDMI 2.0 ist nicht vorgesehen, funktioniert aber in einigen Fällen, z.B. am PC mit einer GTX 2080 TI.
*² 8K-Support unter HDMI ist nicht vorgesehen/unterstützt
*³ Funktioniert nur mit aktivierter Digital Stream Ccompression (DSC) Bildkomprimierung des HDMI 2.1 Standards (reduziete Bitrate in Klammern). Dafür müssen jedoch die verbundenen Geräte beide DSC beherrschen.
*⁴ 8K@120Hz wird von noch keinem TV-Gerät, Monitor oder Signalgeber unterstützt.
![JSAUX 4K HDMI Kabel 3Meter [4K@60Hz,HDMI 2.0,18Gbps] 4K Flach HDMI 2.0 Kabel Highspeed 3M HDMI Nylon Geflochten Kabel Support 4K 3D HDR UHD 2160p 1080p Ethernet ARC PS3/4 TV PC Rot](https://m.media-amazon.com/images/I/51RJ-7fS+ML._SL160_.jpg)
Transparenz: Dieser Artikel enthält Affiliate-Links. Wenn ihr auf diese klickt, werdet ihr direkt zum jeweiligen Anbieter weitergeleitet. Falls ihr einen Kauf tätigt, bekommen wir eine geringe Provision. Für euch bleibt der Preis unverändert. Vielen Dank für eure Unterstützung!
Servus, erstmal vielen Dank für die klasse Erklärung. Als bekennender Laie habe ich jedoch noch eineigen Fragen. Zunächst, woher kommen die gezeigten Werte zur Datenrate? Gibt es hierzu so etwas wie ein Tabellenbuch, oder eine „einfache“ mathematische Formel zur Berechnung welche die Zusammenhänge beschreibt? Des Weiteren, wenn mein TV (Q900R) angeblich 8K@60fps kann, sollte er dann theoretisch nicht auch 4K@120fps können? Gruß und Danke vorab.
In der Regel kann dein 8K TV auch 4K@120Hz-Signale verarbeiten, nur nicht mit 10-bit und vollem 4:4:4 Chroma, sondern eben nur mit 4:2:2 oder 4:2:0. Die Daten habe ich mir von mehreren Quellen zusammengeschrieben. Dahinter verstecken sich sicherlich festgelegte Multiplikatoren, die ich aber jetzt nicht extra recherchiert habe. Du siehst ja, wie die Datenraten bei 4:4:4 Chroma (jeder Pixel bekommt seine eigene Helligkeits und Farbinformation) ansteigt. Wenn man jedoch nur jeden 2. Pixel mit einer Farbinformation versorgt und vier Pixel sich die gleiche Helligkeitsinformation teilen, wird die Datenrate halbiert.
Danke für die prompte Rückmeldung. Könnte man im Umkehrschluss behaupten, dass ein TV, welcher nicht fähig zu 4K@120Hz ist, entsprechend auch 8K@60Hz nicht kann? Laut der Übersicht liegt die geringste erforderliche Datenrate für 8K@60Hz, mit lediglich 8-bit bei 4:2:0, bei 32,08Gbit/s; Für 4K@120Hz mit 8-bit und 4:2:2 sind nur 21,38Gbit/s erforderlich. Oder gibt es weitere Faktoren die es zu berücksichtigen gilt? Das Panel selbst kann 120Hz, da ich es bereits auf 1080p@120Hz hatte. Bisher ist es mir noch nicht gelungen, 8K Material (egal ob mit 30Hz oder 60Hz) auf dem TV wiederzugeben, obwohl er als solcher verkauft wurde (Q900R).
Hast du das HDMI 2.1 Upgrade von Samsung schon bestellt? Das wurde bei dem Q900R ja in Aussicht gestellt und war schon verfügbar: https://www.4kfilme.de/kostenloses-hdmi-2-1-upgrade-fuer-besitzer-des-samsung-q900-8k-tv/
Ja, dass habe ich erhalten. Ein zertifiziertes HDMI 2.1 Kabel ist ebenfalls angeschlossen.
Ach und zuletzt musst du den Game-Modus aktivieren. Ansonsten bekommst du die 4K@120Hz oder 8K@60Hz nicht durchgeschliffen! Ein Tv mit 4K@120Hz Panel kann kein 8K@60Hz. Hier werden meines Wissens keine Downscaling-Funktionen zur Verfügung gestellt. Tests mit unserem Testbildgenerator zerschießen die Bilddarstellung, wenn man 8K auf einem 4K-Display wiedergibt. Worüber gibst du 8K-Material denn wieder? Den internen Mediaplayer oder die Youtube App?
Mit aktiviertem Game Modus lässt sich ebenfalls kein 4K@120Hz oder 8K@60Hz wiedergeben. Versucht habe ich es über den internen Web-Browser, interne YouTube App, externe Zuspieler wie PS5 und Handy. Das ein 4K 120Hz fähiges Panel evtl. kein 8K wiedergeben kann, ist mir bewusst. Die Frage ist, wie es sich umgekehrt verhält. Kann ein 8K@60Hz TV auf jeden Fall auch 4K@120Hz?
Hast du alle Updates gemacht? PS5 auch 120Hz Modus aktiviert? Internetverbindung ist auch schnell genug? Youtube unterstützt maximal 60Hz, egal in welcher Auflösung. Ja 4K@120Hz kann ein 8K TV in der Regel. Mir ist derzeit kein Modell bekannt, dass nur ein 60Hz Panel besitzt. Ich weiß auch nicht, ob man 8K-Videos oder 4K@120Hz von einem Smartphone drahtlos übertragen kann. Würde hier eher auf „nein“ tippen.
Alle Updates, sowohl am TV als auch den Zuspielern, sind gemacht, Game Mode ist aktiviert, HDMI 2.1 Kabel wird verwendet (am HDMI Port 4 der getauschten OCB). Ergebnis: 120Hz auf der PS5 wird als „TV unterstützt keine 120Hz“ ausgewiesen; YouTube über PS5 bietet keine Option zur 8K Videoqualität, obwohl das gleiche Video auf dem Handy diese Möglichkeit bietet. Das Handy ist ebenfalls mit einem USB-C auf HDMI 2.1 Kabel verbunden. Sobald ich das Bild vom Handy auf den TV übertrage, gibt es die 8K Option bei YouTube nicht mehr. Eine 250er Glasfaserleitung sollte dafür ausreichend sein. Laut Samsung unterstützt der Q900R 8K@60Hz, jedoch keine 4K@120Hz. Ich versuche zu verstehen, woran das liegen kann. Aktuell vermute ich, das der Q900R eben auch keine 8K unterstützt.
https://eu.community.samsung.com/t5/tv/q900r-8k-tv-4k-120hz-not-supported-on-xbox-series-x/td-p/2281896/page/3 8K müsste funzen, 4K@120Hz kann wohl nicht verarbeitet werden, wie mehrere Nutzer im Samsung Forum geschrieben haben. 4K@120Hz war jetzt nicht explizit angepriesen soweit ich weiß, taucht aber in einigen Produktdatenblättern auf. Hier ist aber eher Copy&Paste als Fehlerquelle zu identifizieren
Also gibt es keine direkte Korrelation zwischen 8K-fähig und ergo auch 4K@120Hz-fähig? Wo kann ich die angesprochenen Produktdatenblätter, in denen 4K@120Hz erwähnt wird, finden? Zu guter Letzt, habt ihr noch einen Tipp, wie ich den Fernseher zur Wiedergabe von 8K Material bekomme?
Mit allerbesten Grüßen, vielen viele Dank und was in der Kaffeekasse hinterlassend!
https://eu.community.samsung.com/t5/tv/q900r-8k-tv-4k-120hz-not-supported-on-xbox-series-x/td-p/2281896?lightbox-message-images-2308427=287600iE1F30E0A1A32F9C5
In der obigen Tabelle fehlen mir die Angaben für 12Bit-Farbtiefe.
Für sowas nehme ich immer gerne die Tabelle in diesem Artikel bei Semiconductor Engineering.
https://semiengineering.com/hdmi-2-1-for-a-more-immersive-viewing-experience/
4K, 60Hz, 10-bit, 4:4:4, 20.05 Gbit/s, HDMI 2.1? Wird die genannte Auflösung nicht mit HDMI 2.0 unterstützt? Gibt es nicht eine 12-bit Signalübertragung optional? Oder habe ich da was falsches im Kopf?
4K@60@10 Bit (HDR) wird mit HDMI 2.0b grundsätzlich mit 422 übertragen, damit es
in die 18 Gbps passt.
Mal eine Frage, der LG kann 40 Gbit/s, da man aber für 4K@120fps+4:4:4+10Bit(HDR) 40,09 Gbit/s braucht, gehts nicht mehr? Da um 0,09 Gbit/s drüber? Und was ist mit Sound, sowas wie PCM oder Bitstream ?
Die Nachkommastellen werden einfach nur nicht angegeben bei dem TV.
Und die Bandbreite für den Ton zählt da nicht mit rein.
In der Tabelle solltet ihr ggf. noch die Bandbreiten angeben und nicht nur die Datenraten, da ihr die Tabelle ja auch so genannt habt.
€: Nvm das ist ja nicht die Datenrate, sondern die effektive Datenrate aka Bandbreite.
